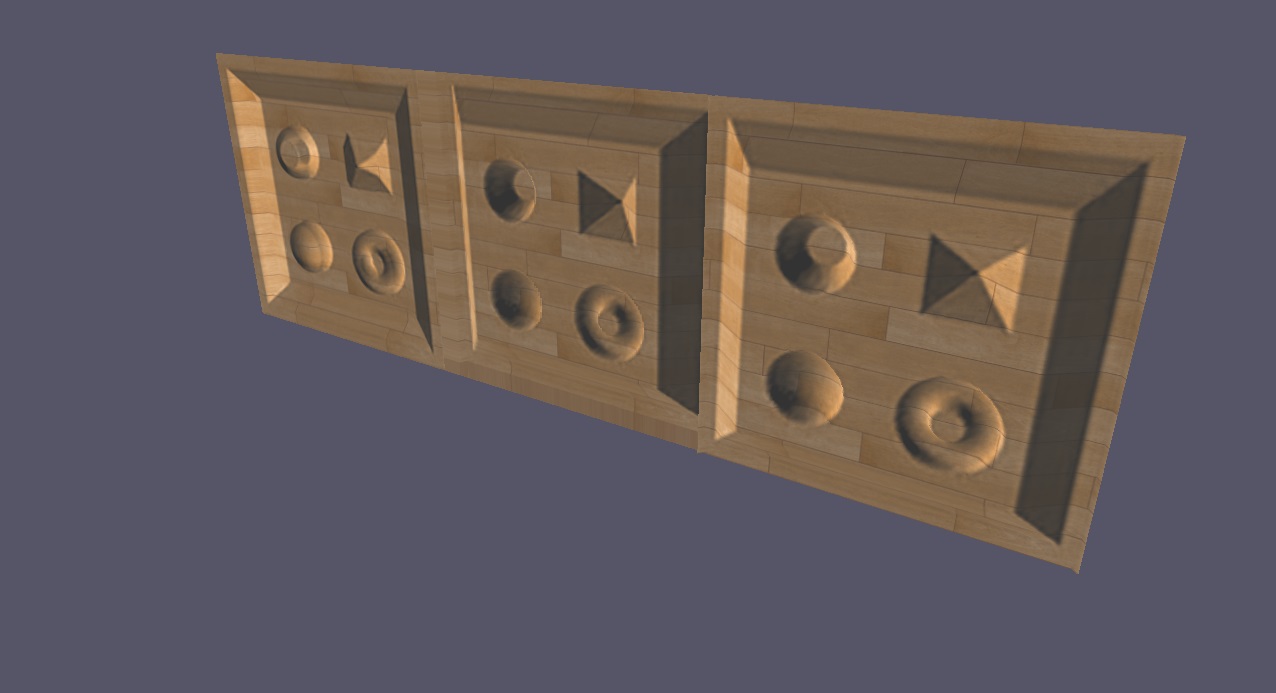

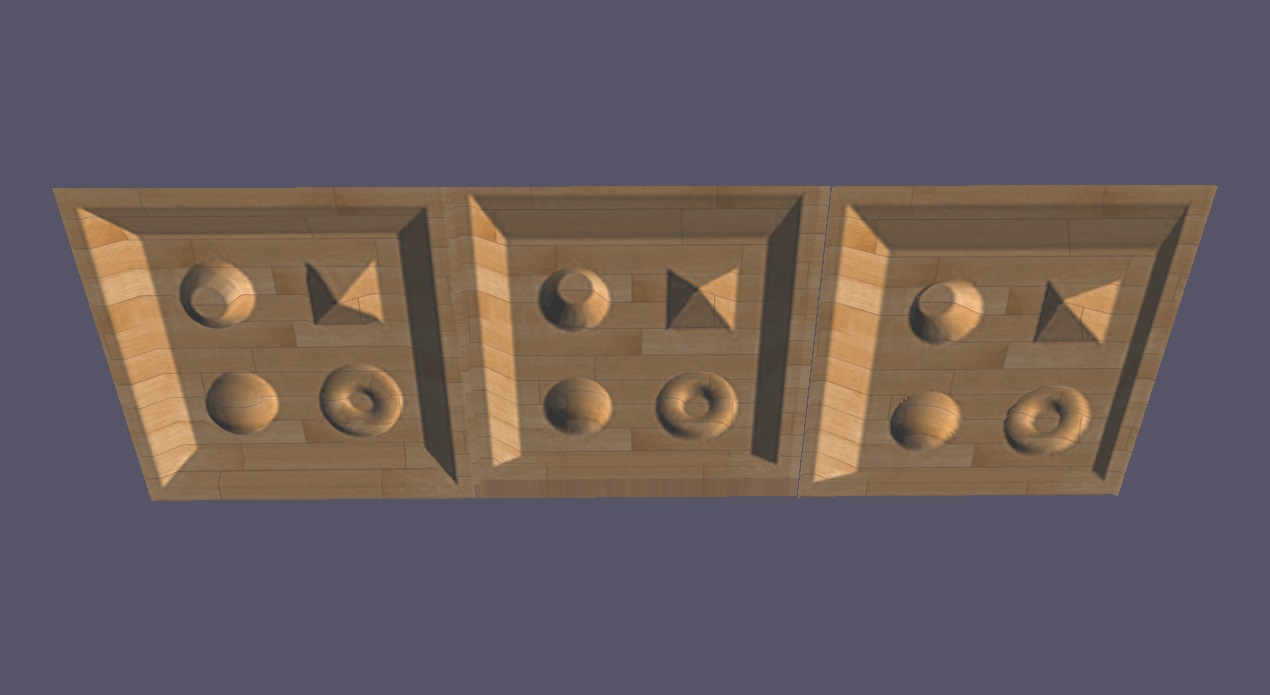

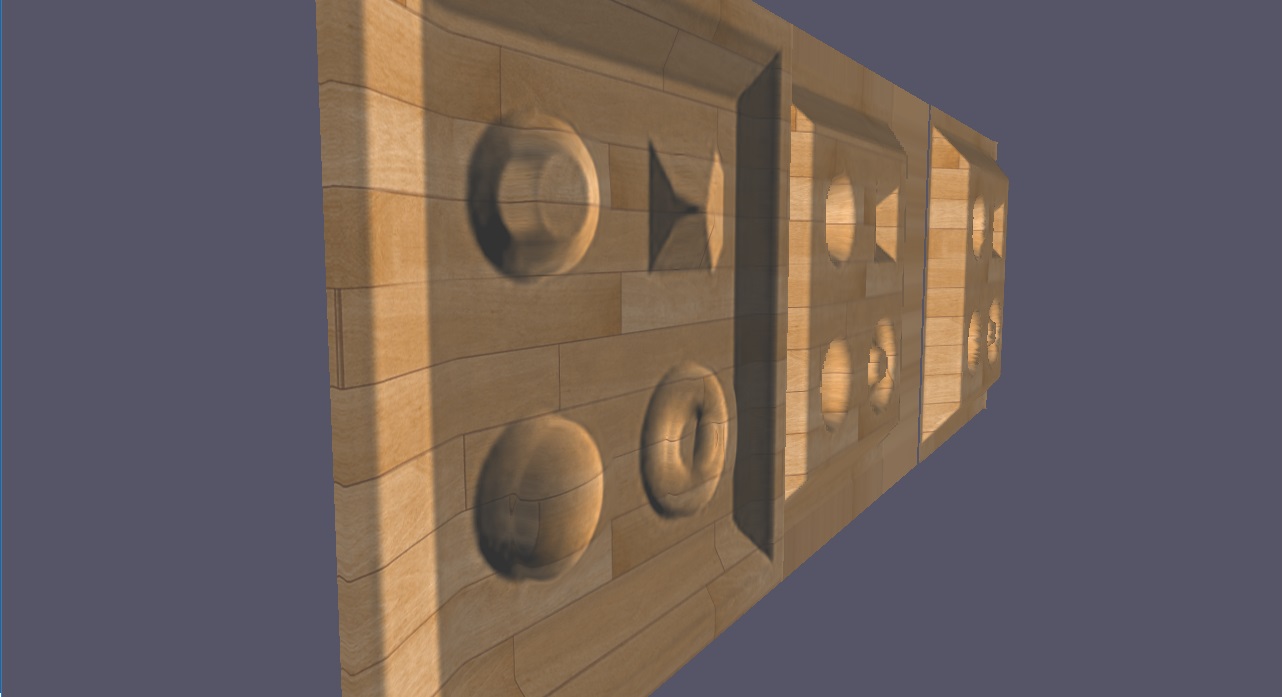

왼쪽 사각형부터 시차매핑(Parallax Mapping), 시차 변위 매핑(Parallax Occlusion Mapping), 테셀레이션(Tessellation)
3가지 모두 폴리곤2개로 이루어진 사각형정보를 가지고
높이텍스쳐 노멀텍스쳐 디퓨즈텍스쳐 3장으로 시각을 속이는 방법이지
시차매핑은 카메라가 보는 위치와 해당 픽셀의 각도에 따라 텍스쳐를 살짝 흐트려주는 방식으로
장점은 프레임에 거의 영향을 주지않는점

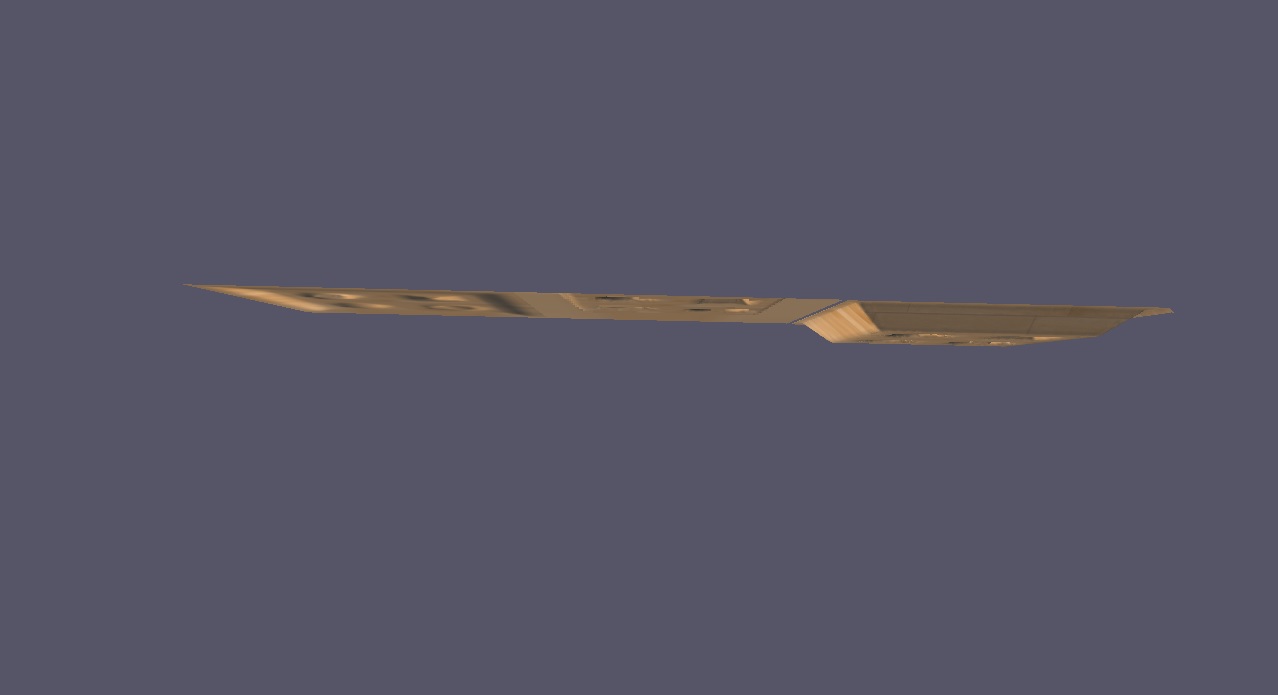

단점은 개허접한점. 옆에서 보면 너무 티가나
시차변위매핑도 시차매핑이랑 비슷하지만 얘는 튀어나온애가 들어가있는애를 가려주는 효과가 있어
장점은 시차매핑보단 나아
단점은 코드 진짜 이해하기도 짜기도 짜증나
테셀레이션은 두개랑 전혀다르게 그냥 2개 폴리곤을 그래픽카드에서 잘게쪼갠뒤에 진짜 위치를 옮겨줘
장점은 쉬워
단점은 얜 많이쓰면 확 느려져

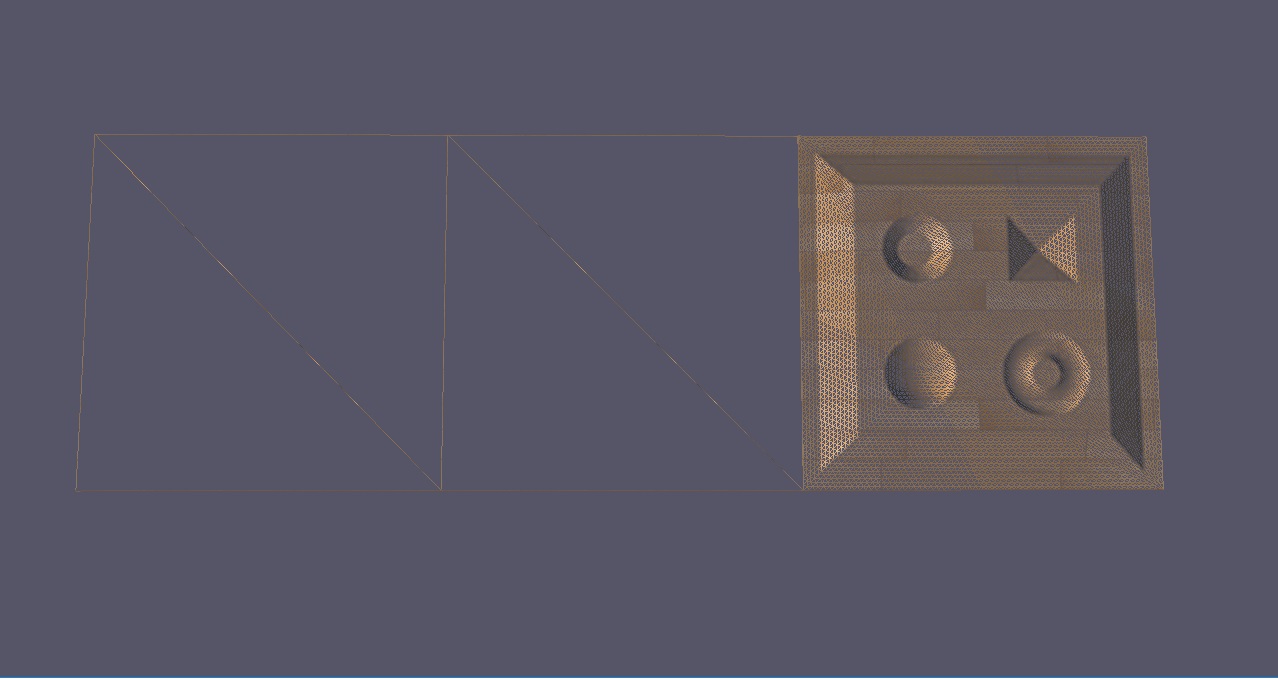

마지막 스크린샷을 보면 왼쪽 2개는 잘보면 폴리곤 2개로 이루어져있는게 보이고
오른쪽1개는 폴리곤들이 잘게 쪼개져있는게 보일꺼야
| ※ 로그인 없이 추천 가능 | ||
 |
 |
 |
추천되었습니다.
|
|
| ▲ 다음글 | 비전공자가 진로에 대해 질문올립니다 | 노잼인 |
 4
 0
 26
 395
|
2018-08-09 [16:46] |
| ▼ 이전글 | 1인개발로 펀치킹 게임을 만들었습니다 | 제주밀 |
5
0
0
323
|
2018-08-07 [17:12] |
답글마당 (19)
|
solum |
테셀레이션 이라고 하긴하는데 결국은 입체폴리곤에 텍스쳐매핑하는 방식이져. 성능향상을위해서 살짝 꼼수도있긴했었어요. 원형이나 다수 폴리곤으로 그릴수있는게 아니라 2개의 폴리곤으로 구성할수있는 사각형들은 여러개가 아니라 딱2개만 그리면됨. 예를들어 바로 근처 폴리곤의 법선벡터를연산시키면 이게 같은 면인지 아닌지 판단이되기때문에 인접한 동일법선벡터 폴리곤을 통짜로 하나로만들어버리면 되긴하는데.....
|
00 |
 추천
반대
 신고
 답글
|
2018-08-07 |
||||||
 |
solum |
이게 문제가 빛을이용한 음영을 표시할때문제가 되더라고여. 2개의폴리곤으로 큰 하나의 사각형을 만들어버리니 빛의 거리감에따른 그라데이션같은게 표시가안됨.. 졸라큰면에 광원하나주어지면 분명 색상의 차이가있어야하는데 그거 표현하는게 불가...
|
00 |
추천
반대
신고
|
2018-08-07 |
||||||
|
|||||||||||
|
원래개새끼 |
될꺼같은데? 곧 그림자랑 광원 할껀데 그 때 결과보여줄수있을듯
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
solum |
응??? 어떻게?? 단일 폴리곤에서 음영을 다르게 넣을수있어??
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
원래개새끼 |
당장 생각나는건 픽셀쉐이더에서 광원포지션받아서 픽셀월드좌표랑 광원포지션 좌표로 거리구해서 그라데이션 주면 될꺼같아
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
원래개새끼 |
내가 확실히 이해했나볼께 니가 원하는건 저기 위에 있는 큰사각형들처럼 하나의 큰 사각형으로 되있는데 다이렉션라이트에 의한 음영을 다르게 주는걸 말하는거야 광원의 색살에 따른 그라데이션을 말하는거야
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
원래개새끼 |
일단 첫번째는 저기에 되어있구 두번쨰는 가능해
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
solum |
아 그렇구나. 이해했어. 픽셀쉐이더쓰면되는구나. 내가 다루던게 좀 특이해서 저런 도형은 쉐이더안쓰고 픽스드파이프라 썼거든 daw 데이터배열이용해서 ,glprimitive draw 로그렸어. 픽셀단위가아니라 파이프라이닝 랜더링으로 그려서 그랬나봐
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
solum |
그렇구나 픽셀쉐이더쓰면 벡터계산으로 가능하겠다 알려줘서 고마워 ㅎㅎ 좀일찍알았으면 좋았을껄 ㅠ
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
원래개새끼 |
음~ 잘 모르겠어 내가 지금 사용하는건 C++이랑 DirectX11 쓰고있어 C++은 비쥬얼스튜디오 쓰고있고
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
solum |
https://en.m.wikipedia.org/wiki/Fixed-function 내가 쓴게 예전기법이라 그런가봐. 그래픽스렌더링이 2가지방식이있는데 예전에 많이쓰던 고정함수 파이프라인 이란 게있고 프로그래머블 랜더링방식 이2가지야. 쉐이더가 프로그래머블 랜더링방식이고. 요새는 거의안써서 다 쉐이더로 렌더링하는데 내가했던방식은 레거시코드라서 쉐이더로 바꿨어야하는 상황이였어. 그때당시에는 저게 기술적으로 불가능했었는데 형말 들어보니까 픽셀쉐이더에서는 가능하겠다.
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
solum |
사실상 이미 사장된 기술이지
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
원래개새끼 |
오.. 너무 예전이다 나도 DX9까진 써봤는데 DX7이전에 썻던 방식이라니
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
solum |
응...아무래도 서비스한지가 오래되서 레거시코드가 남아있어서그런가봐 흔히 말하는 glrotate. glmatrix 이런 계열이 전부 고정파이프라인기법이라 하더라고. 근데 또웃긴건 다른모듈에선 쉐이더쓰더라. 쉐이더 어렵던데 ㅠㅠ
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
solum |
자주자주 포스팅올려줭 헤헤. 오랜만에 쉐이더 보니 감회가새롭네. 내가하고있는건 지금 여기 공개가안되서 못올리겠다.
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
원래개새끼 |
쉐이더가 진짜 재밌찌 한글자료는 거의없구 구글링 영어로 겨우겨우해가면서 문서들 찾아보는 재미
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
solum |
개 ㅈ같고 빡친다는걸 너무 착하게 이야기했는걸?
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
원래개새끼 |
위에 POM저거할때도 분명 쉐이더 잘짠거 같은데 계속해서 이상하게 나와서. 자료는 다 영어고 내가 이해를 잘못했나 싶어서 진짜 3일동안 뒤져봤는데 결국엔 노멀벡터 노멀라이즈 안해줘서 normalize() 이거 하나들어갔으면 3일전에 해결인데 진짜... 가뜩이나 어려운데 다 영어니
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
|
solum |
쉐이더가 개빡치는게... 프래그먼트 쉐이더건 픽쉘쉐이더건 내부 레핑데이터의 흐름을 파악하기가 너무어려움. 내부데이터꼬였은데 프래그먼트쉐이더에서 잘못섞여져서 픽셀쉐이더로 넘어가면 혼돈 파괴 망가더라 ㅠ.. 그냥 프레임 잘씌워졌으면 오 프래그멘트 쉐이더는 잘됬군 이 다임
|
00 |
추천
반대
신고
|
2018-08-08 |
||||||
