NVMe SSD를 처음 써보는건데 무슨 원리로 작동하는지도 모르고 쓰니 된통 당했네요
메인보드의 PCIE 레인 갯수 개념도 몰랐는데 NVMe가 4개 레인을 쓴다는 사실도 방금 처음 알았습니다

사용하는 보드는 MSI Z170 Gaming M5입니다
PCIE SSD를 쓰게되면 SLI는 포기하라던데 이게 제일 걱정되네요
다른 보드랑 다르게 m.2슬롯이 2개 들어오는데 이게 SLI의 가능성에 도움이 되지 않나 싶습니다

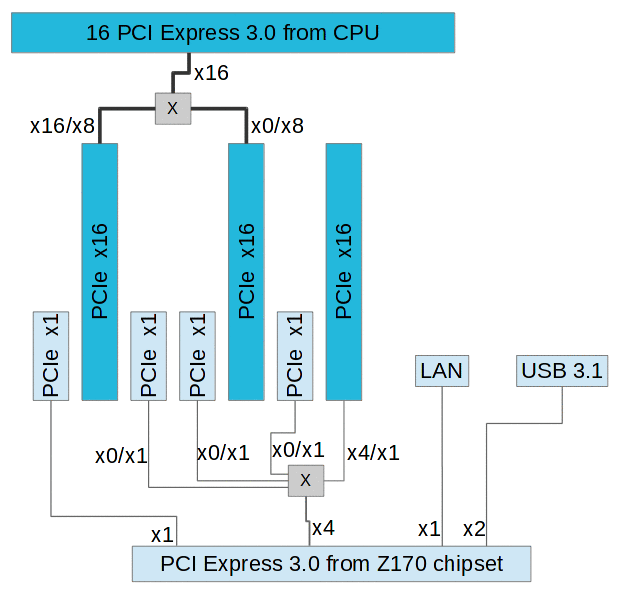

첨부짤은 구글링하다가 찾아낸 보드 레인 배치도
M.2슬롯이 두개 있는데 하나는 1번 x16 슬롯 위에, 다른 하나는 2번과 3번 x16 슬롯 사이에

NVMe SSD를 1번 M.2 슬롯에 장착하고, 그래픽카드를 1번 x16 슬롯에 장착했는데 아주아주 절망적인 불안정함과 게임 구동성능으로 드라이버 업데이트, 윈도우 재설치 등등 모두 했으나 도저히 개선이 안되다가
결론적으로 그래픽카드를 1번 x16이 아닌 2번 x16슬롯에 장착함으로써 해결을 봤습니다.
슬롯만 바꾼걸로 정상작동합니다. 물론 x8 인터페이스로

사진상의 CPU에서 나오는 레인이 x16이니까, x16 그래픽카드와 x4 NVMe로 x20의 레인을 사용하게 되면서 병목현상이 발생해 심각한 GPU 성능저하가 일어나다가, x8과 x4로 구성해줌으로서 병목현상이 해결된걸로 이해하고있습니다

M.2가 4레인을 차지하는게 cpu의 레인을 먹는게 아니라 칩셋 레인을 먹는거란 말도있는데 이러면 1번 슬롯이 안될이유가 없으니 1번 m.2는 CPU 레인을 사용하는게 맞는것 같습니다
2번째 M.2 슬롯이 칩셋 레인을 사용한다면 CPU의 16레인 그대로 가지고 2way SLI를 구성할수 있는건가 하는 생각이 드네요

튜닝충은 웁니다... 컴 고수분들의 조언이 필요합니다ㅠㅠ..

2번째 m.2가 칩셋 레인인지 아닌지는, SSD를 2번째 m.2로 옮기고 그래픽카드는 다시 x16으로 옮겨서 부팅과 게임구동이 정상적으로 실행가능한가로 지금 확인해봐야겠네요


8.29 업데이트
2번째 m.2에 SSD를 끼우고 1번 x16 슬롯 사용시 아예 부팅, BIOS 조차 불가능, 키보드 마우스 불 안들어옴
2번 x8 슬롯 사용시엔 부팅이 안되는 경우부터, 부팅이 되서 게임이 켜지더라도 맨 처음의 성능하락 증상과 같은 증상
다시 1번 m.2슬롯과 x8 그래픽카드 슬롯으로 돌아왔으나 성능 복구 실패..ㅋㅋㅋㅋ 아 어떡하지...
