전기공학 전공인데왜 매번 발전기에서 발전되어 나오는 전압은사인이나 코사인의 형태로 나오는지 궁금했음남편 나간 김에혼자 생각 좀 해봤는데이게 맞을지 아닐지 모르겠음혹시 이 글이 웃자에 간다면나보다 전기를 잘 아는 분들께서내가 생각한게 맞는지 틀린지 알려줄 것 같아서미흡하지만 한 번 설명해보려 함1. 전압을 만들기 위한 필수 요소

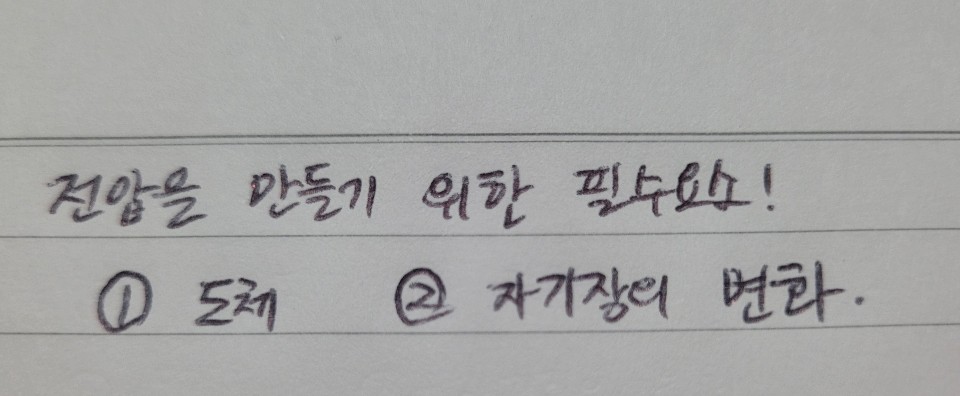

전압을 만들기 위한（발전하기 위해서） 필수요소는도체（전기가 통하는 물체）와 도체 외부에 있는 자기장의 변화요거 두가지임2. 암페어의 오른나사 법칙여기서 알고가야하는 법칙이 하나 있는데암페어의 오른나사 법칙이라는 멋진 법칙임

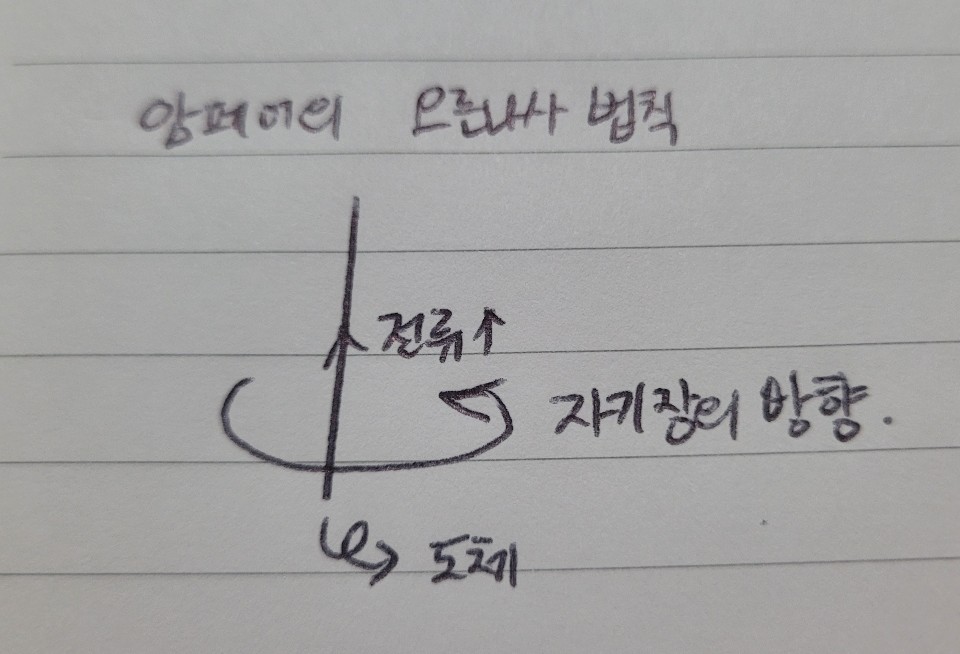

도체에 전류가 흐르게 되면

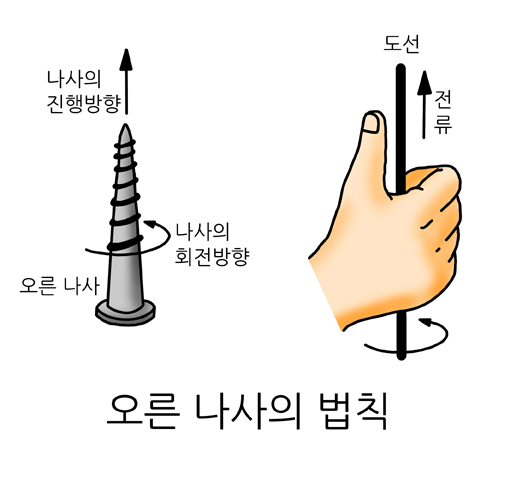

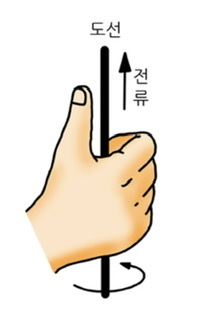

엄지손가락을 전류의 방향, 나머지 네 손가락을 자기장의 방향이라 하면요런식으로 도선（도체 얘기하는거） 주변에 자기장이 발생하게 됨자기장이 뭐냐하면자석 근처에 쇠로 된거 갖다대면 챡! 하고 붙잖음그게 자기장이다.. 라고 대충 이해하면 될 것 같음（ * 장이란 사실 어떤 영향권 안에 있다 라는 느낌인데, 자기（자석의 힘）력이 영향을 주는 공간이다.. 라고 생각하면 쉬움!비슷한걸로 우리는 현재 중력장（중력에 영향을 받는 공간）에 살고 있음! 쉽지???）여튼 암페어의 오른나사 법칙처럼도선에 전류가 흐르게 되면, 저런 방향으로 자기장이 무조건 ! 생김3. 렌쯔의 법칙여기서 또 알아야하는 멋진 법칙이 있음!바로 렌쯔의 법칙임

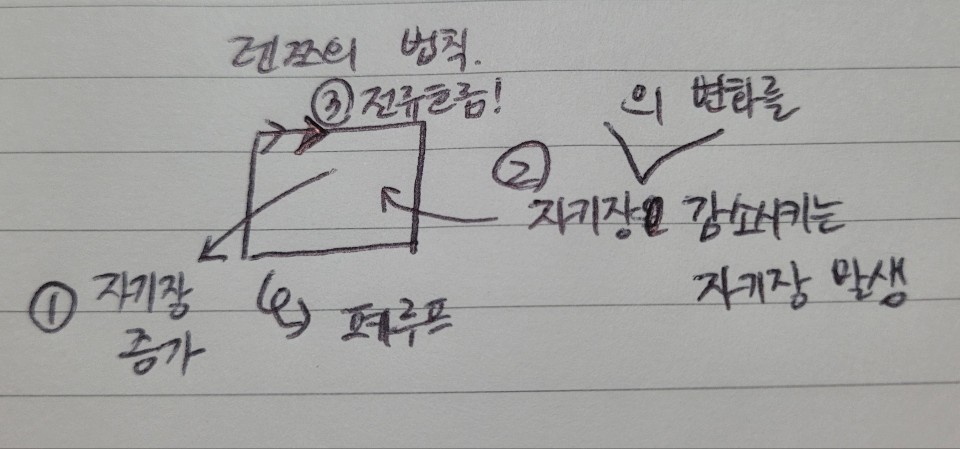

종이에서 화면쪽으로 자기장이 뚫고 나오고 있는데① 그 힘이 점점점점 커져서 자기장이 종이 밖으로 뚫고 나오려고 한다고 가정하자자연은 뭔가 변화하는걸 싫어하는 것 같음자기장이 뚫고 나오려는 힘이 점점 세지는 것을가만히 보고 있을 수 없나 봄② 그래서 저 힘을 저지하게끔종이 안쪽으로 뚫고 들어가는 자기장을도선 스스로 만들어내어 전체적으로는 아무것도 없는 원래의 상태로돌리려고 힘을 씀!③ 아까 위에서 봤던 암페어의 오른나사 법칙（앙페르의 오른나사 법칙）이 생각나지?도선에 전류가 흐르면 그 주변에 자기장이 생긴다는거!그 역과정도 가능해! 자기장의 변화를 상쇄하는 방향의 자기장을 만드는데이걸 어떻게 만드는가..! 바로 도선에 전류가 생기면서 자기장을 만든다 이거지4. 발전원리 （패러데이 - 렌쯔의 법칙）
그래서 나온게 바로 이거임 패러데이 렌쯔의 법칙도체 외부의 자기장을 계속 변화시켜주면 도선에 계속 전류가 흐른다..!어떻게하면 도선 외부의 자기장을 가장 효율적으로 변화시켜줄까?라는 물음에 '회전운동'이 나온거!이렇게 말하면 어려운 것 같은데 엄청 간단해자석 사이에 도선을 놔두고 도선을 회전시키는거야저 네모난 선이 구리로 만든 선이라 생각해봐저 도선을 가지고 우리는 코일이라고 불러! 도선 안을 통과하는 자기장의 숫자는 도선이 돌아가면서 계속 변화하겠지요걸 아예 정면에서 본다고 생각하면 요런 모습을 생각할 수 있을거야!

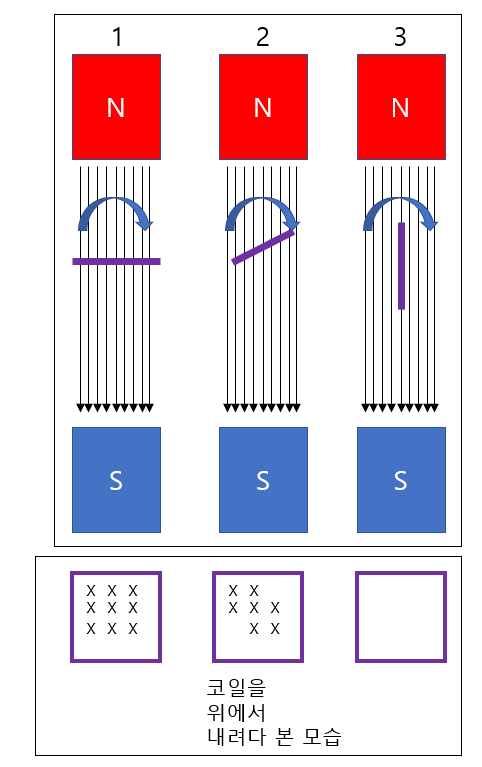

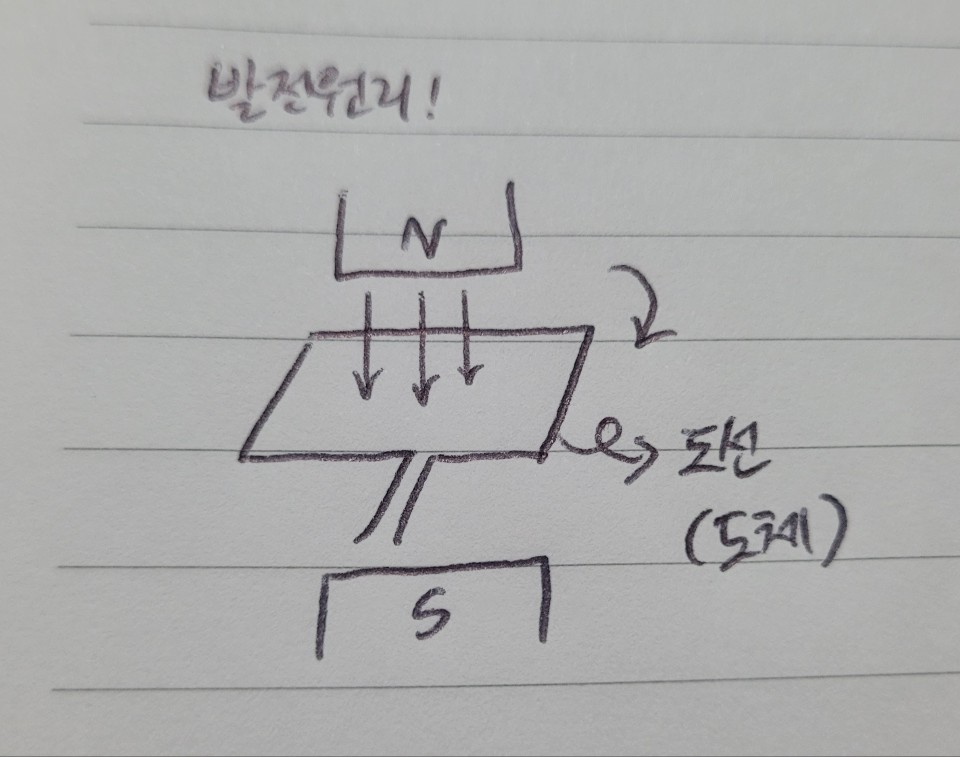

저 보라색이 돌아가고 있는 코일（도체）야!아래에 그려놓은 코일을 위에서 내려다 본 모습을 보면코일이 회전을 할 때 마다코일의 안쪽에 들어가는 자기장의 숫자가 줄어드는 것을 볼 수 있지?* 저 엑스로 표시한게 화면 안으로 뚫고 들어가는 방향이라는 뜻이고* 저 엑스 한개를 가지고 '자속'이라고 불러5. 정사영

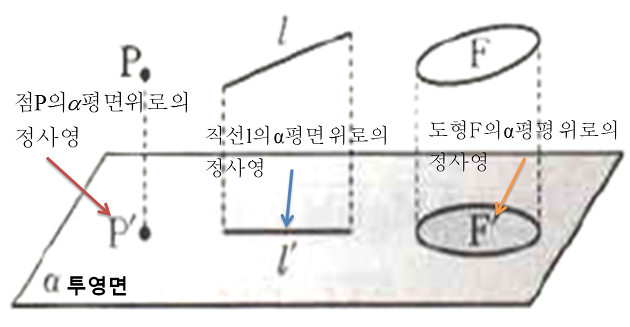

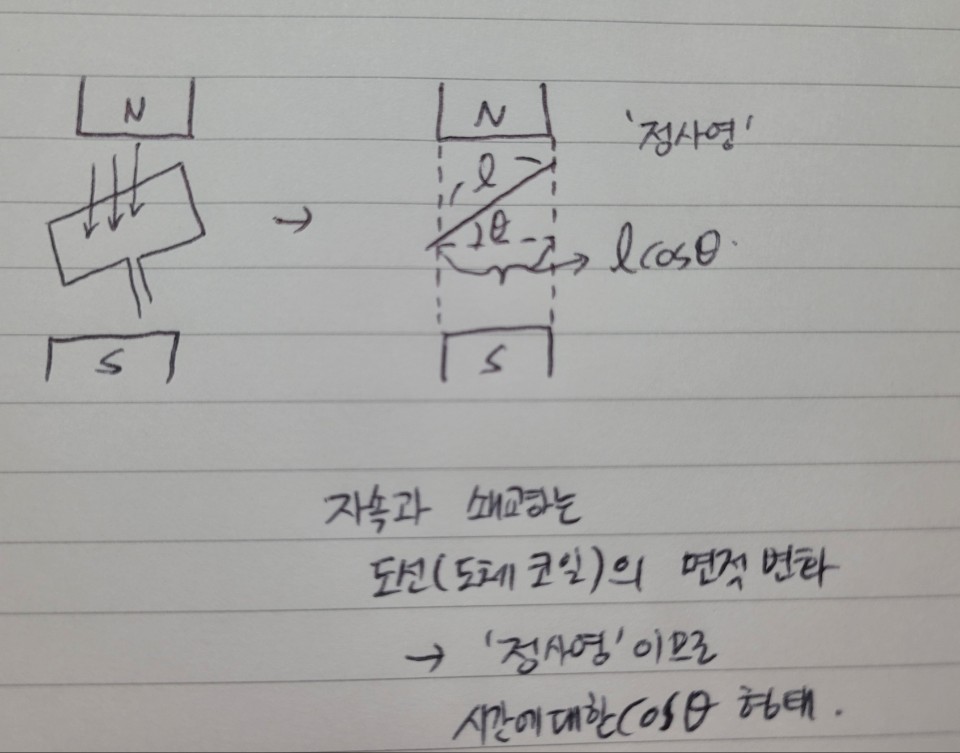

나때는 고등학생때인가.. 수학시간에 나왔던 내용인데 정사영을 여기에 적용해야해실제로는 기울어져 있지만위에서 햇빛이 비춘다면그림자는 아래에 있는 모습처럼 나오지?왜 이걸 쓰냐면
전기가 생기기 위해서는코일 안을 뚫고 들어가는 자기력선（자속）의 개수만 생각하면 되거든그 모양이 딱 정사영과 같다..! 이거지그래서 회전각을 θ（세타）라 하고,코일 변의 길이를 L（엘）이라 한다면코일이 회전을 하며 자속의 영향을 받는 길이는L cos θ라고 할 수 있다 이거지요 코일은 계속 일정한 rpm으로 돌아가기 때문에코일을 쇄교하는（코일을 통과하는） 자기력선（자속）의 수는시간에 대한 코사인함수로 나와!그래서!!!!

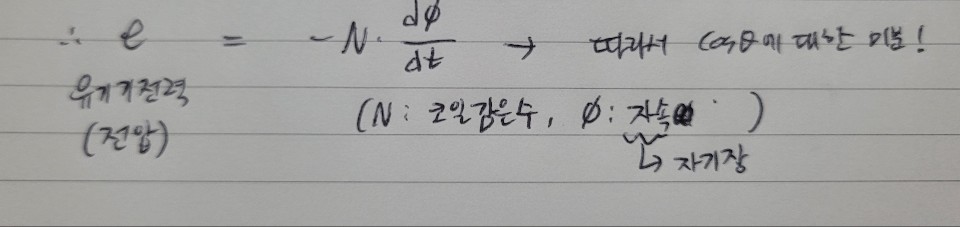

유기기전력（발전된 전압）은 시간에 따른 자속의 변화에 코일을 감은 숫자를 곱해 나오기 때문에언제나 삼각함수의 형태로 나오게 된다!재미있지?????내가 생각해본건데이거 맞을 것 같아....확신은 없는데 맞을것 같음!!!아 정말 재미있었다 오예~~
* 컨텐츠 출처 : 작성자 본인
 |
 |
|
 |
추천되었습니다.
|
|
첨부파일 다운로드
| ▲ 다음글 | 하아앙♡~어린애 자지 최 | 한형 |
 559
 3
 32
 40,227
|
2022-10-01 [21:32] |
| ▼ 이전글 | 얘드라 우리 강아지가 원래 날 그렇게 안좋아했거든 근데 | 봉크맛 |
1299
0
25
66,075
|
2022-10-01 [21:07] |
답글 베스트
|
답글 베스트1 |
 March나처럼 |
아하..! [1]
|
22 0 |
 추천
 반대
이동
답글
|
2022-10-01 01:38 |
||||
|
답글 베스트2 |
 고감 |
맞는 설명이네 ㅋㅋ 근데 전기공학 전공이 이걸 왜 여태 몰랐어 ㅋㅋㅋ 하지만 나 스스로 깨닳은 지식은 짜릿하지 ㅋㅋ [1]
|
21 0 |
추천
반대
이동
답글
|
2022-09-30 22:11 |
||||
|
답글 베스트 웃자 |
 고폭소이예광자폭탄 |
_
|
21 0 |
추천
반대
이동
답글
|
2022-10-01 21:33 |
||||
답글마당 (135)
|
|
고감 |
맞는 설명이네 ㅋㅋ 근데 전기공학 전공이 이걸 왜 여태 몰랐어 ㅋㅋㅋ 하지만 나 스스로 깨닳은 지식은 짜릿하지 ㅋㅋ
|
210 |
추천
반대
 신고
답글
|
2022-09-30 |
||||||
 |
 남시감편탈출 |
교수님들은 저게 당연하기 때문에 저렇게는 설명을 안해주셨던 것 같음(해주셨는데 내가 수업 집중을 안했을수도..) 맨날 유기기전력 기본식가지고 얘기하는데 왜 쟤는 언제나 코사인이지? 궁금했거든....ㅋㅋㅋㅋㅋㅋㅋ
|
180 |
추천
반대
신고
|
2022-09-30 |
||||||
|
11시의말라뮤트 |
보통 권선을 고정하고 자석을 돌립니다
|
20 |
추천
반대
신고
답글
|
2022-09-30 |
||||||
|
남시감편탈출 |
그게 일반적인데 저 모델이 이해하기 쉬워보이지 않니??
|
31 |
추천
반대
신고
|
2022-09-30 |
||||||
|
돌림힘 |
잘읽었어요 ㅎㅎ 저는 수능수준 물리만 아는데 결국 발전기의 회전에서 자기선속 변화가 면적×cos세타에 비례하기때문인듯? 발전기가 회전운동이 아니라 예를들어 도선으로 부채질을 한다 이러면 삼각함수가 안나오겠네 ㅋㅋㅋㅋ
|
70 |
추천
반대
신고
답글
|
2022-09-30 |
||||||
|
남시감편탈출 |
그치그치 회전운동 때문에 코사인으로 나온다..! 맞는 것 같아!! 이걸 이제서야 깨달았네.. ㅠㅠㅠ
|
20 |
추천
반대
신고
|
2022-09-30 |
||||||
|
|
짬뽕케이크 |
우와.. 멋지네요 2번까지밖에 모르겠지만..ㅠㅠ 언젠가 이해할 수 있겠징..
|
50 |
추천
반대
신고
답글
|
2022-09-30 |
||||||
|
남시감편탈출 |
이 글을 미리 읽었다는 것 만으로도 저보다 10년은 더 앞선거 아닐까용... ㅋㅋㅋㅋ 졸업한지 10년만에 깨달았어요...ㅋㅋㅋㅋㅋㅋㅋㅋ
|
30 |
추천
반대
신고
|
2022-09-30 |
||||||
|
동정동동정남 |
교수님 진도가 넘 빨라요
|
30 |
추천
반대
신고
답글
|
2022-09-30 |
||||||
|
남시감편탈출 |
안빨라요~ 학부과정까지 합쳐서 15년 걸렸어요~
|
80 |
추천
반대
신고
|
2022-09-30 |
||||||
|
셉팬 |
방금까지 일반 물리 하다가 왔는데 웃대에서 조차 물리를 봐야한다니
|
170 |
추천
반대
신고
답글
|
2022-09-30 |
||||||
|
남시감편탈출 |
재미있지 않니..??? 딱 되자마자 와!! 이건가???해서 쾌감 개쩔었는데
|
130 |
추천
반대
신고
|
2022-09-30 |
||||||
|
셉팬 |
잼있긴하져
|
40 |
추천
반대
신고
|
2022-09-30 |
||||||
|
남시감편탈출 |
후후 고마웡
|
40 |
추천
반대
신고
|
2022-09-30 |
||||||
|
얼비
|
코일이 회전하며 θ값이 0~360°를 반복하게되는데 θ가 0°일 때 코일이 받는 자속값이 최대가 되기때문에 최댓값에서 시작해 최솟값으로 내려가는 cos곡선을 그리게 된다는거군용
|
60 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
그러합니다
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
얼비 |
요즘 전기일하면서 느끼는건데 더 높은 목표가 또 있으니 틈틈이 이론이든 실무든 지식쌓을일이 있을때마다 그 내용을 탐구하는게 즐겁다는 생각이 드네용ㅎㅎ 앞으로도 재밌는 주제의 포스팅 잘 부탁드리겟습니당 🙇♂️
|
40 |
추천
반대
신고
|
2022-10-01 |
||||||
|
남시감편탈출 |
헉.. 감사감사
|
20 |
추천
반대
신고
|
2022-10-01 |
||||||
|
모스기토 |
오 갑자기 cos 튀어나와서 이해 못했는데 그런 원리가 있었군요
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|
March나처럼 |
아하..!
|
220 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
 흰둥흰둥흰둥이 |
222222222
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
꿈토리 |
싸인해주세여
|
20 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
돼지야멍멍해봐 |
필레밍...? 플라밍...? 의 오른손 법칙인지 왼손 법칙인지가 나의 물리 지식의 마지막이라며😭
|
20 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
??? 내가 설명을 되게 못했니,...????
|
70 |
추천
반대
신고
|
2022-10-01 |
||||||
|
돼지야멍멍해봐 |
읭? 아니 내가 그냥 지식이 없어서 스크롤 빨리 내렸을 뿐
|
20 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|||||||||||
|
한니바르렉터 |
오..추천!!재밌게 읽었습니다 전부 이해한 거 같지는 않아도 흥미롭네요
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
때우닝 |
문송함미당ㅠㅠ
|
10 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
배루다 |
전기는 주기적으로 변하는 자기장에 의해 유도 되는데, 주기적으로 변하는 모든 신호 및 함수는 삼각함수들의 합으로 표현할 수 있습니다...??
|
20 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
배루다 |
대부분의 발전기는 단순하게 보면 모터에서 회전 원 운동으로 전기를 만들기 때문에 원의 구성요소 (반지름과 각도) 를 수치해석하면 코사인 사인파로 풀이할 수 있습니다...?
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
배루다 |
전기를 주고받는 기계들 ( 발전기, 송전선로, 전동기 등등)은 물리적으로 전기를 저장하고 다시 뱉기도 하는 등의 성질 때문에 전기가 움직이는데 시간이 지연되는 현상이 발생하는데, 이를 수학적으로 분석하면 복소수가 나오게됨. 이 복소수는 위대한 오일러 공식에 의해 삼각함수로 표현될 수 있기 때문에 코사인 사인파가 나오게 된다...?
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
배루다 |
전기기사 공부중인데 간단하게 설명하면 이런 느낌 아닐까 싶습니다. 반박 시 공부하러 감.
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|||||||||||
|
아이고난1 |
푸리에 시리즈인가ㅋㅋ
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
남시감편탈출 |
간단히 설명하자면 코일과 쇄교하는 자속의 수를 가장 효율적으로 바꾸게하는 방법이 회전운동이고, 그 회전운동에 따라 쇄교하는 시간당 자속의 변화량은 시간에 대한 코사인 함수로 나오기 때문이라고 답변드리면 되겠습니다
|
20 |
추천
반대
신고
|
2022-10-01 |
||||||
|
배루다 |
왜 교류발전(=삼각함수 전압)이 주류인가 -> 전기는 시간에 따른 자기장의 변화에 의해 생성된다. 그런데 자기장은 고정해두고, 자기장 안에서 도체를 돌리기만 해도 전기가 생성이 되더라 -> 그래서 회전 운동으로 전기 발전을 하는 것은 아주 효율적이다. -> 회전운동에 의한 발전을 하면 삼각함수 형태의 전압이 나온다. 정도로 이해하면 되겠습니까?
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
남시감편탈출 |
예스
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
히버트 |
3상 동기발전기 수리하던 시절이 생각나네요
|
20 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
유니콘녹용 |
너무 야하네요
|
70 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
모코코야 |
근대 작성자 닉네임 남편감시탈출 아니였음...? 다른 사람인가.. ??
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
같은 사람입니다 새마음으로 웃대를 하고 싶어 아이디를 새로 팠는데 정체성은 지키고 싶어서 캠릿브지 효과를 이용해보았습니다
|
40 |
추천
반대
신고
|
2022-10-01 |
||||||
|
모코코야 |
오오 ! 다행다행 ! 제 기억이 잘못된줄 알아써요
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
 detest7890 |
헐대박 이때까지 남편감시탈출로 읽고 있었어.. 사실 거의 아이콘으로 알아보긴 하지만ㅋㅋㅋ
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
토마스기관차 |
ㄹㅇㅋㅋ
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
별보러가요 |
와,, 물리,, 잼익다,,
|
10 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
그치!!!!!!! 고마워!!!!!!!!
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|
알보칠바르기 |
이거 정말 물리네요
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
씨니카모발모발 |
r분의 y 사인함수
|
30 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
쉽빠빠놀라 |
오..
|
80 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|||||||||||
|
o두담
|
ㅇㅅ
|
20 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
엑스칼 |
음...오...아...예....
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
나랑놀장 |
다음시간에는 이성친구만들기 연구를 부탁드립니다 : )
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
콩씨디 |
쉬운거네
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
뭐하시냐구요 |
반복,주기적인 현상을 삼각함수로 해석했기 때문에 삼각함수로 표현되는거 아닐까요?? 그래서 정사영을 코사인으로 표현하고 미분하기때문에 삼각함수로 나타나는것 같다고 생각합니당!
|
20 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
어 약간 다른느낌인것같음..! 내 생각엔 발전을 하기 위한 최고 효율적인 운동이 회전이라 회전운동을 통해 나오는 자속의 시간당 변화가 시간에대한 코사인값이라 그런거임
|
20 |
추천
반대
신고
|
2022-10-01 |
||||||
|
뭐하시냐구요 |
어.. 원운동에 꽂히신거 같은데용..코일을 회전시키는것도 맞구 삼각함수가 원에 관련된거는 맞져. 근데 코사인이 등장한건 코일을 정사영시키면서 등장했죠. 정사영을 삼각함수가 아닌 다른식으로 표현했다면 삼각함수의 그래프가 등장하지 않았겠죠...?
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
따꼬튜 |
저걸 삼각함수로 해석하지 않아도 결국 그래프는 삼각함수와 같은 그래프의 형태를 그리게 될겁니다. 예를 들어 이 글의 내용을 다항 함수만으로 억지로 표현하려고 해도 V = a(x-x^3/3!+x^5/5!-...) 의 무한 급수 형태로 표현되고 이건 결국 수학적으로 사인파와 동치거든요.
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|||||||||||
|
남시감편탈출 |
???? 원운동에 꽂힌 것이 아니라.. 기본적인 발전기 모델이 회전운동이라 유기기전력에 들어가는 시간당자속의 변화의 표준식이 삼각함수로 나와서 이게 왜 매번 삼각함수로만 기본식이 주어지는가에 대해 고찰한 것인데... 제가 배움이 짧아 아직도 이걸 해석 못하나봅니다. 삼각함수보다 더 쉽게 이 현상을 수식으로 표현하는 법이 있을까요? 알려주시면 더 공부해보겠습니다
|
20 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|||||||||||
|
남시감편탈출 |
오 티피컬한 발전기는 회전운동을 기초로하지 않나요..?? 제가 경험한바로만 생각해서 그런가봅니다.. 회전운동을 하지 않는 발전기가 있어요...??? 와.. 더 공부해야겠네요 ㅜㅜ
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|||||||||||
|
남시감편탈출 |
어... 직류를 발생시키는 발전기도 일단 교류로 발전을 한 뒤에 정류자라는 놈을 통해 직류로 변환해서 직류기라 하거든요... 교류라는 특성때문이 아니라.. 제일 쉬운 발전 형식에서 발전되어 나오는 전기의 형태가 교류라는게 더 맞지 않나요..?? 요즘엔 다른가요..?? 제가 발전회사 재직중이 아니라요.. 벌써 이만큼 기술이 발전했나요...????
|
10 |
추천
반대
신고
|
2022-10-02 |
||||||
|
따꼬튜 |
저는 기술적인 얘기를 하는게 아니라 수학적인 얘기를 하는거예요. 회전을 통한 발전이 가장 쉬운 방법이고 이 방법으로 나오는 전압이 교류인건 맞습니다. 그리고 이 교류라고 하는 물리적 현상을 발전 원인과 상관없이 그냥 수학적으로 해석해도 삼각함수가 필연적으로 나오게 된다는 얘기에요. 정리하자면 님시감편님께서 왜 교류 전압이 삼각함수의 형태로 나오는지 원인에 대해 글을 쓰신거잖아요? 그리고 그 원인을 원운동하는 발전기의 발전 방식을 기하적(정사영)인 방법으로 해석하니 삼각함수가 나오더라 그러니 발전 방법이 원인이다 하신거구요. 근데 이게 근본적인 원인이 아니라는 얘깁니다. 발전 방법이 달라서 본문과 같은 방식으로 분석이 불가능해도 교류기만 하면 언제나 삼각함수가 튀어나옵니다. 그러니 왜 교류전압운 항상 삼각함수의 형태를 띄는가에 대한 답은 교류전압은 진동의 특성을 가지고 있고 진동은 삼각함수로 표현이 된다 이게 근본적인 원인이란 얘기입니다ㅎㅎ...이게 물리,수학적인 내용을 동시에 이해하고 있지 않으면 뜬구름 잡는 소리처럼 들리는게 당연할겁니다 그래서 얘기 안하려 했는데 마침 이 댓글이 딱 이것에 대한 얘기여서 tmi를 뿌리게 됐네요ㅠ
|
10 |
추천
반대
신고
|
2022-10-02 |
||||||
|
따꼬튜 |
다시 말하지만 본문의 분석이 틀렸다는건 아니에요 오히려 페러데이의 법칙과 관련된 문제에서 정석처럼 나오는 문제와 예제 내용이기도 해요. 혼자 생각하신거면 정말 잘 분석하셨어요. 단지 본문의 제목에 대한 답으로는 다소 핀트가 벗어났거나 일반화가 부족한 답이라고 볼 수 있다는게 제 생각이에요
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
에휴그게말이되냐 |
이분말도 그르네
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
 햇님찌찌 |
예를 들면 회전이 아닌 좌우 진동 (으로 인한 자속의 변화)을 통한 발전도 결국 삼각함수의 결과처럼 나온다는 얘기인거죠?
|
10 |
추천
반대
신고
|
2022-10-02 |
||||||
|
따꼬튜 |
네네넵 엄청 생략하고 간단하게 줄이면 그 얘기에요
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
남시감편탈출 |
직류 또한 정류자를 통해 교류를 변환하는것이 티피컬하지 않나요?? 다른방식으로 발전하는 경우가 있어요..?? 진짜 몰라서 여쭙니다 헐
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
따꼬튜 |
질문하신거에대한 내용은 저도 모르겠습니다 전기 기술과 관련된 지식,경험은 저보다 남시감편님이 훨~~~~씬 전문가시니 제가 함부로 아는척 할 수 있는 분야도 아니라고 생각하구요ㅠ 다만 전 이 댓글에서 직류와 관련된 얘기를 전혀 하지 않았습니다 아마 제 얘기를 어디선가 잘못 이해하신듯 싶습니다...
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
얼비 |
제가 고등학교때 코일을 원형으로 감아서 안에 자석을 왔다갔다하는 방식으로 꼬마전구를 켜는 발전실험을 했던적이 있었습니다, 만약 그 코일에서 발생하는 기전력을 측정할 수 있었다면 그 유도기전력도 삼각함수 형태의 공식으로 표현할 수 있었을까요?
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
얼비 |
그리고 이걸 발전기라 말해도 좋을진 모르겠지만.. 축전지는 화학반응을 통해 직류전압이 나오는것으로 알고있는데 이 경우엔 교류의 형태가 아니니 삼각함수의 형태로 표현할 수 없는건가용?
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
남시감편탈출 |
확실하게 말하긴 어렵지만 웬만한 신호는 푸리에를 가지고 일정한 주기를 가진 삼각함수의 형태로 분석할 수 있긴합니다. 근데.... 손으로 변화시킨 자속이 될까..??? 저는 모르겠어요 ㅎㅎ
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
천둥번개쾅쾅 |
직류발전은 태양광빼고는 생각이 안난당
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
남시감편탈출 |
직류도 푸리에로 풀수는 있음 학부까지만 해봐서 더 고차원적으로 해본적이 없어서 모를뿐..
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
따꼬튜 |
축전기를 방전시켜나오는 직류 전류의 경우 시간에 따른 i = (V/R)e^(-t/RC) 꼴로 나옵니다 이 경우는 저항과 축전기로만 이루어진 회로의 경우고 이게 아니더라도 직류 전류,전압은 지수함수 형태를 띄거나 상수형태로 나오게 됩니다. 그리고 교류 같이 진동의 형태를 띈 현상들을 수식화 할땐 저 위의 식 꼴에서 지수 부분에 허수가 포함된다고 이해하시면 됩니다. 그리고 그 꼴에서 오일러 공식에 의해 삼각함수가 나오게 되는거구요. 푸리에 변환을 활용하면 모든 함수를 삼각함수들의 조합으로 근사시키는게 가능한건 맞습니다. 근데 저는 그런 차원에서 뮤든 교류가 삼각함수를 가진다는 말이 아니라 교류같은 진동 형태의 물리현상의 본래 함수꼴 자체에서 삼각함수가 유도 된다는 얘기에용
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
에휴그게말이되냐 |
저는 코튜님 말 뭔지 이해했음 진짜 새삼 오일러 등식이 얼마나 아름다운지 느껴지는거같음 허수와 삼각함수..
|
10 |
추천
반대
신고
|
2022-10-02 |
||||||
|
|||||||||||
|
청태이프 |
다음시간에는 양자역학을 배워봅시다
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
고폭소이예광자폭탄 |
_
|
210 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
mirgoal777 |
시간 남으면 읽을게요...
|
30 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
봉크맛 |
정보통신공학부지만 하나도모르겠습니다 감사합니다
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
오타쿠감별법 |
윗 분 말씀대로 자연의 모든 힘을 설명하는 데는 삼각함수가 제일 편하기 때문입니다. 반복 주기적인 현상이기 때문에 삼각함수로 표현하기는 게 가장 적절하죠. 다른 표기 방법도 있지만 삼각함수 표현이 중요한 것은 힘이 얼마나 유효하게 쓰이는지 나타내는 역률이 있기 때문이라고 생각해요
|
80 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
코사인으로 나오는 이유가 회전운동이기 때문에.. 에서 비롯된다고 내린거라 자연의 모든 힘을 설명으로 하는건 아닌 것 같다는 생각입니다.... 삼각함수로 웬만한걸 설명할 순 있겠지만 원인은 원운동이기에.. 라고 하는게 맞다 생각했어요
|
30 |
추천
반대
신고
|
2022-10-01 |
||||||
|
스타더스트드래곤
|
자x력을 띈 막대기를 x체의 깊숙한 곳에 넣었다 뺐다 하면 x기가 생긴다고요?
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
노기노기 |
현직 발전소근무자입니다 하나도 모르겠네요.
|
20 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
다시 읽어주세요 ㅜㅜ 아니 진짜 재미있는데 ㅜㅜ
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|
벰부 |
뭐라는겨
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
소보로빵있나요 |
전기과 졸업생임미다. f=ma
|
20 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
전기공학출신이면 그게 아니고 옴의 법칙을 쓰는게 더 낫지 않나
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
소보로빵있나요 |
V=IR
|
40 |
추천
반대
신고
|
2022-10-01 |
||||||
|
남시감편탈출 |
굳굳
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|
주차왕파킹l |
발전기수리병 출신 현 전기설비관련업 10년 차 하나도 모르겠네요
|
10 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
힝
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|
도길 |
그럼 번개나 전기뱀장어 같은건 코일의 회전으로 나오는 전기가 아니니까 사인이나 코싸인 범위를 벗어나는 전압이 나올수도 있겠네? 전기차나 스마트폰도 코일같은거 없이 전기가 나오는거니까 여기도 해당 없는거고? 내가 이해한게 맞나??
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
번개(피뢰기 관련, 애자 관련은 나오지만)랑 뱀장어는 기술사 문제로 안 나와서 모르겠음
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|||||||||||
|
|
치즈덕후 |
기사필기 자기학과락은 울고갑니다ㅠㅠ
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
박대생 |
글 잘 읽었습니다 정사영 되게 오랫만에 들어보네요...ㅋㅋ 고딩때 친구란 벡터사영? 스칼라사영! 거리면서 놀았던 기억이 떠올라서 좋았네요
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
따꼬튜 |
저런 회전등으로 자속에 변화를 줘서 페러데이의 법칙에 의해 기전력을 발생시켜 만든 전류를 교류라고 하구요 직류라는것도 따로 있고 그건 그래프상에서 삼각함수말고 걍 직선으로 표현됩니다. 발전기에서 만들어서 송전할때 교류를 쓰는 이유는 교류가 직류보다 전송중 열 에너지 손실이 더 적어 효율적이라 쓰는거구요 집에서 전달받아 기계에 연결해 쓸땐 교류를 직류로 변환해서 사용합니다.
|
10 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
직류 발전기도 일단 교류로 발전하고.. 정류자를 통해 최종으로 나오는게 직류인걸로 아는데 요즘엔 직류발전이 다이렉트로 되나요? 제가 졸업한지10년 넘어서요 궁금하네요!
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
따꼬튜 |
아뇨 다 교류발전,송전하구요 사용할때만 정류햐서 직류로 씁니다 모든 전압이 삼각함수로 표현되는건 아니다라고 말씀드리고 싶었던건데 알고 계셨네요ㅎㅎ
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
남시감편탈출 |
저도 현직인데... 이 원리 원래 알고계셨나요 ㅜㅜ 저 10년차에 이제서 알게되어 되게 충격이었어요.. 제가 공부를 안했나봐요 ㅜㅜ
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
따꼬튜 |
저는 기계과라 전기직은 아닙니다 근데 물리를 좋아해서 옛날부터 전자기학 문제도 워낙에 많이 풀어가지고 원래 알고 있긴했습니다 근데 공대에서 석박 안밟고 학부 졸업후 취업한 분들은 대부분 전공이론 내용은 다 까먹었거나 모르시는분들 많아요 그래도 다들 일 잘하시더라구요ㅎㅎ 그리고 저처럼 저런거 잘 안다고 일 잘하는것도 아니구요..ㅠㅋㅋㅋ
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
따꼬튜 |
아 그리고 참고로 말씀드리면 자속에 대해 설명하신 부분에서 그림의 x를 자속이라 표현 하셨는데 자속의 정확한 정의는 int(B•dS)로 자기장에 대한 면적분입니다. 그러니까 저 경우엔 x하나가 아니라 코일의 사각형 면적의 정사영을 통과하는 모든 자기장을 더한것이 자속입니다 그리고 이걸 시간에 대해 미분해준 값이 기전력의 크기가 된다는게 페러데이 법칙이구요ㅎㅎ
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
남시감편탈출 |
자속은 이 글을 보는 분들께서 조금이라도 직관적으로 받아들이길 위해서 호호..
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
따꼬튜 |
다 알고 계시는데 쉽게 설명하시려 배려하신거셨군요...ㅠ 심지어 기술사 준비하시는듯 하신데 그럼 저보다 한참 내공이 깊으실텐데 겸손하십니다...찐공대너드인 저는 아직도 비이과생 분들에 대한 배려가 부족한 것 같습니다 물리,수학 얘기만 나오면 드릉드릉해서 아무리 쉽게 풀어 설명하려해도 부가설명이 덕지덕지 붙어버리네요ㅠ
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
남시감편탈출 |
다 알지 못하지요....... 아직도 기술사 못땄으니 말이죠 ㅜㅜ.... 기계 전공이신데도 이만큼 아시는데..... 부끄러워지네요.. 감사합니다
|
10 |
추천
반대
신고
|
2022-10-01 |
||||||
|
 탈모약살살녹는다 |
직류 대신 교류가 쓰인 이유는 교류 변압기가 만들기 쉽기 때문임. 송전 손실이 전류^2*저항인데 같은 전력 P=V*I를 전달하기 위해 전압V를 높여야 결과적으로 적은 손실로 같은 전류를 전달할 수 있음. 기술적으로 교류를 승압/감압하는건 쇳덩이에 코일 두개 감은 변압기만 있으면 쉬운데, 직류는 승압감압을 위해서 PWM 전력 반도체 스위치를 이용한 대용량 컨버터가 필요해서 기술적 난점이 있었음. (보호를 위한 직류 차단기도 만들기 어렵고). 사실 직류도 고전압으로 일단 만들면 송전에서 이점이 많아서 HVDC(High Voltage Direct Current)에 투자함.
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
따꼬튜 |
넵 할 얘기에서 중요한 부분은 아니라 생략해서 쓰러다 약간 왜곡 되게 썼네요ㅎㅎ...열에너지 손실을 줄이는 방법이 더 효율적이라는 의미로 쓰려 했다고 이해해 주심 될 것 같습니다.
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
|
Lyupang |
굿
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
지하철을탑시다 |
현직 변전소 근무자입니다. 지나가겠습니다.
|
30 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
뻘소리장인 |
오 정확히 이해했어(이해못함)
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
빵빵한저금통 |
이런거 매우 잼남
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
하이드로히드로 |
이렇게 보면 더 이해하기 쉬울 것 같음 https://tv.kakao.com/v/412453283
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
안말희 |
그래서 오늘 도시락이 뭐라고요?
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
남편 쉬는 날이라 도시락 없어요
|
00 |
추천
반대
신고
|
2022-10-01 |
||||||
|
|
얌얌군 |
건축공학 출신이라 구조역학만 알아서 죄송ㅜㅜ
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
|
2000n |
물리는 잘 몰라서 글을 다 이해하지는 못했지만 수학은 압니다 사인코사인은 원운동하는 점을 각에 대해 나타낼때 등장합니다 아마 그런내용이 아닐까 싶네요
|
00 |
추천
반대
신고
답글
|
2022-10-01 |
||||||
|
남시감편탈출 |
맞을것 같아용 제가 수학을 잘 못해서 ㅋㅋㅋㅋ 이제서야 뭔가 이해가 되었나.. 한거라.....
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
|
구굵99 |
고등학교 물리 교과서에 나오는 설명과 정확히 일치합니다. 다만 약간만 첨언하자면, 패러데이 법칙에서 세타에 대한 미분이 아니라 시간에 대한 미분이 사용되기 때문에, 각속도가 일정하지 않고 시간에 대한 함수로 표현된다면 기전력이 변형된 삼각함수로 표현될 수도 있겠지요. 그래서 피스톤과 같이 직선운동을 원운동으로 변환하는 발전기의 경우에는, 위상에 따라 각속도가 달라져 기전력이 예쁜 사인 그래프를 그리지 못합니다. 즉, 세타-기전력 그래프에서는 설명하신 방법대로 삼각함수가 보이는 게 맞으나, 시간-기전력 그래프에서는 삼각함수로(예쁘게 하나의 함수로) 표현되지 않을 수 있습니다.
|
30 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
남시감편탈출 |
오 이거 실제로 그래서 맨날 괴리감이 있었음 이거구나
|
10 |
추천
반대
신고
|
2022-10-02 |
||||||
|
|
대횬 |
진짜 하나도 제대로 안읽고 추천만 누름
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
에휴그게말이되냐 |
고등학교 물리시간에 저 전력의 발생이 저거랑 관련있는지는 알고있었는데 이게 이렇게 연결되서 삼각함수의 공식이 도출되는건 생각해보니 쩌네요 ㄷㄷㄷ
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
데학원생 |
모터의 경우 공간적으로, 시간적으로 360도를 가지고있는 회전기를 사용합니다
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
거세미소년 |
요즘엔 암페어가 아니라 앙페르라고 합미다...
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
탈모약살살녹는다 |
사실 회전운동을 통해 역기전력 발상시킬 때도 영구자석의 자화방향을 방사방향(radial direction)으로 하면 sin 형태가 아닌 사다리꼴형태(trapezoidal) 형으로 나옴. 흔히 쓰는 BLDC 모터들이 이런 형태. 하지만 일부러 sinusoidal한 bemf가 나오도록 자화하거나 rotor winding을 설계하는 이유는 rotor의 각 3상이 발생시키는 자기장이 120deg 페이즈 차이 두고 sin형태일때, 공간적으로 합성한 회전자기장 rotating field 또한 같은 sin 형태가 나오기 때문. 사다리꼴이나 다른 형태를 쓰면 fundamental frequency에 대한 성분 뿐 아니라 harmonics가 많이 껴서 에너지 전환 효율이 떨어짐
|
10 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
남시감편탈출 |
영어 몰라오... 뭐지 이거....
|
20 |
추천
반대
신고
|
2022-10-02 |
||||||
|
추락한명예 |
자기학적으로 설명하면 저래되는구나. 전자에서는 RLC(수동소자)가 아닌 트랜지스터(능동소자)로 신호를 생성하기 때문에 설명과정이 좀 다름.
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
추락한명예 |
수학적으로 설명하자면 신호를 생성하기 위해서는 능동소자를 '발진(제동비=0)'을 시켜야하는데, 2차제어계 기준으로 전달함수의 제동비가 0인 전달함수는 역라프라스 변환을 하면 반드시 삼각함수 파형이 나옴.
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
추락한명예 |
물리적으로 설명하자면 능동소자는 '부성저항'이라는 독특한 특성을 갖고있는데, 이를 이용해서 자기 스스로 입력전압을 위아래로 왔다리갔다리 흔들어댐. 이게 잘 튜닝(=임피던스 매칭, 전력공학에서는 아마 이걸 역률개선이라 부를거임)이 이루어지면 깔끔한 사인파가 만들어짐.
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
추락한명예 |
아 공대생이라 그런지 묻지도않은거 그냥 풀발기해서 써버렸네... 아무튼 그렇습니다 여러분. 전자쪽에서도 이런 이유로 사인파를 써요.
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
|
민트카카오 |
중간에 병맛으로 빠질 줄 알았는데 허를 찔렸다
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
푸르딩동 |
역시 물리학과하고 공대는 다른가 ㅋㅋ 난 저거 유도하는거부터 배웠는데. 근데 다시 또 생각해보니 자속의 코일에 대해 수직한 성분만 취해서 미분하는거 물2 할때 배우고 대학간거 같은데
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
 숨은오징어 |
이게 맞는 논리인지는 모르겠는데 작년에 신호 처리 과목 들을 때 교수님이 우리는 엔지니어이기 때문에 유도과정은 크게 신경쓰지 않아도 된다고 하시긴 했음 ㅋㅋㅋㅋㅋ
|
00 |
추천
반대
신고
|
2022-10-02 |
||||||
|
|
천둥번개쾅쾅 |
현직 발전기로서 전부 이해했습니다 하하
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
금암 |
오른딸 ㅇㄷ
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
숨은오징어 |
작년에 배웠던 이론들인데 기억이 안 남 ㅋㅋㅋㅋㅋㅋㅋ 나 뭐 공부한거지...
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
라즈베리파이 |
먼 옛날 물리2에서 본 기억이 난다ㅋㅋㅋ
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
Lumpen0 |
이런분들이 과학을 해야지
|
00 |
추천
반대
신고
답글
|
2022-10-02 |
||||||
|
|
청량음료 |
이야~ 발송배전 갑시다. 대학교 전기 전공 후 관련 업무 18년째 하고 있는데요. 아무리 현업에 이론은 쓸데 없다는 소리들을 해도.. 막상 원인 미상의 트러블 조치등에는 결국 기본 이론의 이해 없이는 힘든 경우가 많더라구요. 기본이 탄탄하셔서 업무능력도 탁월하실거 같습니다.
|
10 |
추천
반대
신고
답글
|
2022-10-04 |
||||||
|
남시감편탈출 |
공부 하긴했는데 매번 낙방이라 ㅎㅎ... ㅜㅜ
|
00 |
추천
반대
신고
|
2022-10-04 |
||||||
상대방에 대한 배려는 네티켓의 기본입니다.게시물에 상관없는 답글이나 추천유도성 답글을 달지 마세요.
스포일러성 답글이 신고되거나 발견되면 이유불문 삭제 혹은 정학처리 됩니다. 유의 부탁 드립니다.
| ▲ 다음글 | 하아앙♡~어린애 자지 최 | 한형 |
559
3
32
40,227
|
2022-10-01 [21:32] |
| ▼ 이전글 | 얘드라 우리 강아지가 원래 날 그렇게 안좋아했거든 근데 | 봉크맛 |
1299
0
25
66,075
|
2022-10-01 [21:07] |
← CTRL+C 로 복사하고 CTRL+V 로 붙여넣으세요!
(주)웃긴대학재단 | 사업자등록번호 107-81-76979 | 서울시 송파구 충민로 66, 제와이-2123호 (문정동, 가든파이브라이프) | Fax 02-6280-9094
대표이사 이정민 | 개인정보 보호책임자 이정민 | 민원, 운영자메일, 관리안내 | 통신판매업신고 제 2010-서울강남-01011호
Since 1998.8.24, Copyright (c) 2026 humoruniv.com All right reserved.
대표이사 이정민 | 개인정보 보호책임자 이정민 | 민원, 운영자메일, 관리안내 | 통신판매업신고 제 2010-서울강남-01011호
Since 1998.8.24, Copyright (c) 2026 humoruniv.com All right reserved.
